Achterafmontage met thermische onderbrekingen

Themenmotiv_Balkon_FINAL_mitLogo_sRGB_72dpi[41]
Lees het gehele artikel

De verankering van balkons met een perfecte isolatie is een hele uitdaging. Zeker als het om achterafmontage gaat. Schöck, specialist in verankeringssystemen, zet twee productlijnen in de markt om dat vlot te verwezenlijken, met thermische onderbrekingen. Terwijl je bij IDock® de staven in de uitsparingen plaatst, worden bij IQlick de bouten vastgedraaid.

Steeds vaker wordt gekozen voor achterafmontage van balkons. Zeker in grote steden of op kleinere sites biedt het heel wat voordelen. De balkons hoeven niet op werf gestockeerd te worden, maar worden just-in-time aangevoerd wanneer de montage gepland staat. Het maakt de planning op slag een stuk eenvoudiger en dat betekent ook een heel efficiënte inzet van de kranen. Bovendien is het mogelijk om meerdere verdiepingen op één dag af te werken. Een duidelijke besparing van geld, tijd en ruimte dus.

Verankering en isolatie

Voor deze uitdaging ontwikkelde Schöck met IDock® en IQlick twee specifieke oplossingen. Beide werken op een andere manier, maar hebben ook veel gelijkenissen. Zo combineren ze een stevige verankering met een uitgekiend isolatiesysteem. Els Vermeulen, marketingcoördinator bij Schöck: “Bij het achteraf monteren van balkons zijn thermische onderbrekingen ook van groot belang. Door de thermische onderbreking meteen te integreren met de verankering in de prefabbalkons worden koudebruggen vermeden. Zo ontstaan er geen problemen door warmteverlies en voldoet een gebouw aan de opgelegde energienormen.”

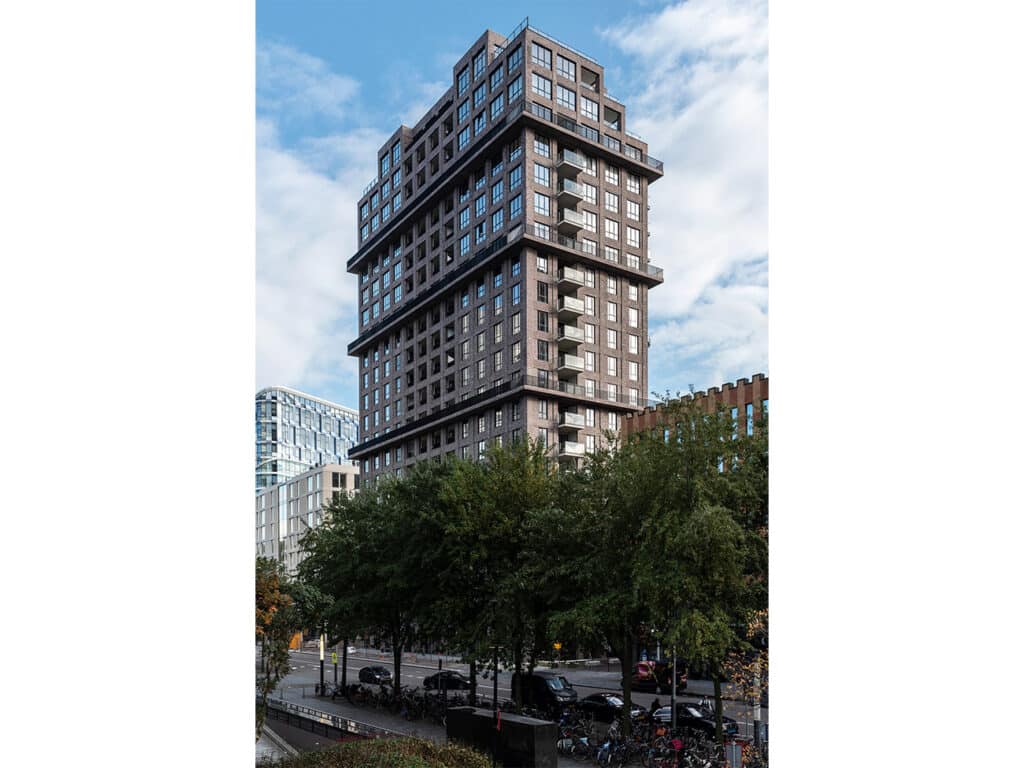

Steeds vaker wordt gekozen voor achterafmontage van balkons, zeker in grote steden of op kleinere sites. (Beeld: Daniel Annenkov)

IDock® met bewezen Isokorb®-technologie

Met IDock® plaats je balkons achteraf via uitsparingen in de betonvloer van het gebouw. Voor de thermische onderbreking gebruikt Schöck zijn Isokorb®-technologie, een modulair systeem dat zijn strepen al verdiende in de bouwwereld. Het IDock®-element zelf wordt geplaatst tussen de wapeningen en ingestort in de vloerplaat. Na het uitharden kan het IDock®-element verwijderd worden en kunnen de thermische verankeringen van de balkons in een latere fase eenvoudig in deze uitsparingen geplaatst worden. Na montage van de balkons worden de uitsparingen opgevuld met gietmortel. Al na ongeveer 24 uur zijn de verankerde balkons en galerijen volledig belastbaar. Dat is nog extra tijdswinst.

IQlick: verankeringsplaat en bevestigingsstangen

Een verankering met IQlick bestaat uit twee componenten. Schöck ontwikkelde twee types van IQlick. Bij het ene zitten de thermische onderbrekingen in de vloerplaat, bij het andere in het prefabbalkon. Het andere deel wordt dan met een speciale mal in het andere aansluitende deel gestort. “Wie zijn gevel, nog voor de montage van de balkons, volledig wil afwerken en waterdicht maken, kan voor IQlick kiezen”, legt Els uit. “IQlick laat toe om het balkon binnen 15 tot 25 minuten vanuit de kraan te verankeren. De eigenlijke montage op de werf verloopt dus vlot en vermindert de bouwtijd aanzienlijk. Geen verrassing dat deze manier van werken voor veel bouwheren en aannemers dus een aantrekkelijke optie is. Dat ze bij Schöck zeker zijn van sterke kwaliteit en een goede service draagt daar natuurlijk ook aan bij”, aldus de marketingcoördinator.

Met deze innovatieve systemen voor achterafmontage van balkons, bevestigt Schöck opnieuw zijn missie en ambitie: hoogwaardige en energie-efficiënte oplossingen ontwikkelen die tegemoetkomen aan de wensen in de markt.

Innovatieve bouwsystemen met ondersteuning op maat

Schöck beeld 1 kopiëren
Lees het gehele artikel

Daarnaast ondersteunen ze architecten, studiebureaus en stabiliteitsingenieurs met een uitgebreid servicepakket en krachtige CAD/BIM-bibliotheken.

Sinds de opstart in 1962 door bezieler Eberhard Schöck, groeide dit familiebedrijf uit tot een bloeiende en snelgroeiende internationale speler van productoplossingen voor nieuwbouw en renovatie. De onderneming heeft zijn hoofdzetel in Duitsland, waar alle producten gefabriceerd en wereldwijd verdeeld worden. Met het product Isokorb ® is Schöck marktleider op het gebied van thermische onderbrekingen. “Bij het verankeren van uitkragende bouwdelen, zoals balkons of galerijen, aan de achterliggende constructie ontstaat een bouwknoop of koudebrug. Die verbinding moet goed geïsoleerd zijn om ervoor te zorgen dat de koude van buiten niet naar binnen geleid wordt en schade aan de constructie veroorzaakt”, legt marketingverantwoordelijke Els Vermeulen uit. Schöck Isokorb® is een constructief verankeringssysteem dat de bouwdelen thermisch scheidt en daarmee de schadelijke effecten van bouwknopen minimaliseert. Het brede productprogramma geeft architecten, studiebureaus en stabiliteitsingenieurs voor elke toepassing een duurzame oplossing, met behoud van ontwerpvrijheid.

Met Schöck Tronsole® worden trappen op een snelle, kostenbesparende en betrouwbare wijze geïsoleerd tegen contactgeluid.

Maatstaf voor thermische isolatie

Recent ontwikkelde het bedrijf ook Schöck Isokorb ® CXT in combinatie met de glasvezelbewapening en vervanger van staal Combar®. Koudebruggen spelen een steeds grotere rol bij de energiebalans van gebouwen. Schöck Isokorb® CXT garandeert maximale thermische isolatieprestaties door het gebruik van glasvezelcomposiet. Dit product is compact, licht en gemakkelijk te hanteren en verbetert de ecologische balans met 27 procent. Door de betere thermische isolatie draagt het ook bij aan duurzaam bouwen. “Op het vlak van thermische onderbreking en isolatie wordt dit de maatstaf voor de toekomst”, zegt Els Vermeulen.

Elk massief plat dak is omlijst met een borstwering. Dankzij de speciale Schöck Isokorb® voor borstweringen en dakopstanden kunnen hier ook koudebruggen voorkomen worden.

Hoogwaardige, vooruitstrevende producten

Schöck ontwikkelde nog meer vooruitstrevende producten, zoals Schöck Isolink®, Schöck Tronsole® en Schöck Signo®. Els Vermeulen: “Met het oog op de toekomst mag in nieuwbouw en renovatie geen plaats meer zijn voor warmteverlies, ook niet in de gevel. Door hier staal of aluminium te vervangen door Schöck Isolink® kan nu worden ontworpen en gebouwd volgens de hoogste standaarden. Met Schöck Tronsole® worden trappen op een snelle, kostenbesparende en betrouwbare wijze geïsoleerd tegen contactgeluid. Schöck Signo® zijn bekistingselementen voor beton die traditionele bekistingen van hout of polystyreen vervangen. Die techniek van verloren bekisting voor betonbouw zorgt voor een hoogwaardige afsluiting bij de productie van balkons, trappen, plafonds en muren met een voordelige werkwijze.

Balkons en galerijen stellen de ontwerper voor grote uitdagingen. Ze horen bij de meest kritieke bouwknopen van een gebouw. Schöck Isokorb® is een constructief verankeringssysteem dat de bouwdelen thermisch scheidt en daarmee de schadelijke effecten van bouwknopen minimaliseert.

Digitalisering als meerwaarde

In de Belgische vestiging van Schöck in Gentbrugge is een gedreven en ervaren team van bouwdeskundigen en bouwtechnische ingenieurs aan de slag om klanten te adviseren en te ondersteunen bij hun bouwproject van ontwerp tot inbouw. Dit gebeurt online, bij congressen, op vakbeurzen of op de werf. Het bedrijf zet fors in op digitalisering. Els Vermeulen: “Wij ondersteunen gebruikers van de BIM-methode met krachtige CAD/BIM-bibliotheken voor de planning van digitale bouwmodellen. Onze Schöck-producten zijn beschikbaar voor een breed scala van gangbare CAD- en BIM-systemen. Het gaat onder meer over BIM-formaten voor Revit, Archicad en IFC, directe integratie in het CAD/BIM-systeem, drie verschillende detailniveaus en het downloaden van gegevenspakketten.”

Ook de gratis rekensoftware, de bouwknoopcalculator om de thermische isolatiekwaliteit van balkonaansluitingen te berekenen en het bouwfysicaportaal met kennis over bouwknopen behoren tot het uitgebreide dienstenpakket. “Met onze technische knowhow maken we vlot alle berekeningen wat resulteert in een kant-en-klare offerte. Bovendien garanderen we een zeer korte levertermijn van onze producten. Met de combinatie van die twee troeven weet Schöck veel bouwprofessionals te overtuigen en haar belangrijke positie in ons land te verankeren.

Koudebrugarme bouwknopen voor uitkragende bouwdelen

Schöck 2 – Produktmotiv_Isokorb CXT Typ K_Fingerloesung_300dpi( kopiëren
Lees het gehele artikel

Met Schöck Isokorb® CXT presenteert het internationale label een thermische onderbreking die op vlak van energie-efficiëntie alle voorgaande overtreft. Dit constructief verankeringssysteem voor thermisch onderbreken van uitkragende bouwdelen blijkt bovendien ook kostenefficiënt. Het geheim van deze nieuwe generatie bouwknopen? Glasvezel! En de kennis om dit materiaal optimaal te benutten.

De Schöck Isokorb® CXT zijn standaard beschikbaar in hoogtes van 160 tot 250 millimeter.

Voor Schöck is innoveren de bedrijfsfilosofie, de kerntaak. Deze internationale firma, met wereldwijd veertien vestigingen en zo’n duizend medewerkers, vernieuwt met het oog op kwaliteit en duurzaamheid. Een motto dat ook door de Belgische vestiging hoog in het vaandel wordt gedragen. Bovendien wil Schöck een deskundige bouwpartner zijn, ook bij het oplossen van complexe bouwvraagstukken. Met de afdeling Engineering kan de architect op een uitgebreide ondersteuning rekenen gedurende het hele bouwtraject, ook bij het inzetten van de nieuwe Schöck Isokorb® CXT.

Extreem lage warmtegeleiding

Met deze nieuwe Isokorb® CXT is Schöck uiteraard niet aan zijn proefstuk toe. Over de jaren heen is de Schock Isokorb® productlijn, met betrouwbare oplossingen voor het thermisch onderbreken van onder meer balkons en galerijen, aanzienlijk gegroeid. Het opzet: kwalitatieve en kant-en-klare productoplossingen bieden die warmteverlies en de nadelige effecten van koudebruggen bij uitkragende bouwdelen minimaliseert. Met het oog op de strenge energieregelgeving onderzocht Schöck hoe het nog beter kon. Het antwoord: Isokorb® CXT. Wat is er nieuw? De stalen trekstaven werden vervangen door Schöck Combar®, een glasvezelcomposiet – glasvezel gebonden met vinylesterhars – met extreem lage warmtegeleiding (λ 0,7 W/mK) en bijgevolg uitstekende thermisch isolerende eigenschappen. Combar® is op zich ook niet nieuw en bewijst zich al jaren als betonwapening en in de verankering voor sandwichwanden. Het is deze nieuwe toepassing die het onderscheid maakt en nieuwe mogelijkheden biedt.

Dankzij de hoge treksterkte kon men compactere elementen met kortere staven creëren. Voordeel: eenvoudig transport en ultieme ontwerpvrijheid.

Gecertifieerde kwaliteit

Met Isokorb® CXT wordt het ook in 2021 mogelijk om EPB-aanvaardbare bouwknopen te realiseren. Men minimaliseert koudebruggen, optimaliseert de energie-efficiëntie en voorkomt strafpunten. Deze innovatie is dan ook gecertificeerd door het Duitse PassivHaus Institut en bekroond met een EPD of Environmental Product Declaration. Uiteraard is het element gecertificeerd met een technische goedkeuring van het DIBt en is het beschikbaar in een brandwerende uitvoering (REI120). Maar er zijn nog meer voordelen. Het materiaal is lichter en compacter waardoor het ook gemakkelijker te verwerken en te vervoeren is. De compacte Isokorb® CXT vergt minder opslagruimte en laat zich makkelijker verwerken bij prefab balkons en galerijen. Maar ook gebruik ter plaatse werd geoptimaliseerd. Het glasvezelmateriaal is bestand tegen corrosie waardoor een dunne betonnen deklaag al volstaat. Tot slot ook nog meegeven dat, door staal te vervangen door glasvezel, de CO2-uitstoot tijdens de productie met 27 procent werd verminderd. Energiezuinig en duurzaam, voor de gebouwen van nu en de toekomst.
